PRÁCTICA DE LABORATORIO 7.4.1: CONFIGURACIÓN BÁSICA DE DHCP Y NAT

PRACTICA FÍSICA.

Objetivos de aprendizaje

Al completar esta práctica de laboratorio, el usuario podrá:

• Preparar la red
• Realizar las configuraciones básicas del router
• Configurar un servidor de DHCP del IOS de Cisco
• Configurar el enrutamiento estático y por defecto
• Configurar NAT estática
• Configurar NAT dinámica con un conjunto de direcciones
• Configurar la sobrecarga de NAT

CONFIGURACIÓN DE LOS ROUTERS CISCO.



CONEXIONES ENTRE EL EQUIPO FÍSICO.



MOSTRAMOS LAS TRADUCCIONES DE LA RED



VERIFICAMOS LA COLECTIVIDAD.

EN ESTA PRACTICA DESPUES DE CONFIGURAR LA RED COMO ERA MEDIANTE DHCP TENIA QUE ASIGNAR IPS A LAS COMPUTADORAS.

 REFLEXIÓN:

En esta práctica de laboratorio, se configuro los servicios IP de DHCP y NAT. Un router es el servidor de DHCP. El otro router envía solicitudes de DHCP al servidor. Además, se establecerán las configuraciones de NAT estática y dinámica, incluida la sobrecarga de NAT. Una vez finalizadas estas configuraciones, se verificará la conectividad entre las direcciones internas y externas.

17.- INTERNET OF EVERYTHING (IOE)

      TAREA

 JUEVES 26

Internet de las cosas :un concepto que se refiere a la interconexión digital de objetos cotidianos con internet. Alternativamente, Internet de las cosas es el punto en el tiempo en el que se conectarían a internet más “cosas u objetos” que personas.También suele referirse como el internet de todas las cosas o internet en las cosas. Si los objetos de la vida cotidiana tuvieran incorporadas etiquetas de radio, podrían ser identificados y gestionados por otros equipos, de la misma manera que si lo fuesen por seres humanos

REFLEXIÓN:

El Internet es muy importante ya que abunda la comunicación en todos los ámbitos, desde publicidad, entrevistas, artículos, vídeos, chats, emails, pero también se intercambian datos, música, documentos, libros, imágenes… casi cualquier tipo de comunicación visual y auditiva que podamos imaginar. El hombre encontró un modo por fin de compartir todo lo que desea con el resto del mundo, y no es baldío decir que eso no tiene precio, aunque para las industrias y la economía formadas al amparo de Internet, el beneficio económico sea muy tangible.

16.- TROUBLESHOOTING IPV4 AND IPV6 ADDRESSING

 MIÉRCOLES 25

Troubleshooting IPv4 and IPv6 Addressing

Objectives

Part 1: Troubleshoot First Issue

Part 2: Troubleshoot Second Issue

Part 3: Troubleshoot Third Issue

Scenario


You are a network technician working for a company that has decided to migrate from IPv4 to IPv6. In the interim, they must support both protocols (dual-stack). Three co-workers have called the help desk with problems and have received limited assistance. The help desk has escalated the matter to you, a Level 2 support technician. Your job is to locate the source of the problems and implement appropriate solutions

REFLEXIÓN:

En esta actividad era detectar errores del protocolo IPV4 Y IPV6 los cuales fueron mediante ping para ver si había conexión entre dicha red los errores estaban en las computadoras las cuales les faltaba en defaul gateway y el dns.

15.- PINGING AND TRACING TO TEST THE PATH

MARTES 24

Objectives

Part 1: Test and Restore IPv4 Connectivity

Part 2: Test and Restore IPv6 Connectivity

Localice el origen de la falla de conectividad.

a. Desde la PC1, introduzca el comando necesario para rastrear la ruta a la PC3. ¿Cuál es la última dirección IPv4 correcta que alcanzó? 10.10.1.97

b. El rastreo finalmente terminará después de 30 intentos. Introduzca Ctrl+C para detener el rastreo antes de los 30 intentos.

c. Desde la PC3, introduzca el comando necesario para rastrear la ruta a la PC1. ¿Cuál es la última dirección IPv4 correcta que alcanzó? 10.10.1.17

d. Introduzca Ctrl+C para detener el rastreo.

e. Haga clic en R1 y, a continuación, haga clic en la ficha CLI. Presione ENTRAR e inicie sesión en el router.

f. Introduzca el comando show ip interface brief para obtener una lista de las interfaces y su estado. Hay dos direcciones IPv4 en el router. Una se debió haber registrado en el paso 2a. ¿Cuál es la otra? 10.10.1.6

g. Introduzca el comando show ip route para obtener una lista de las redes a las que está conectado el router. Observe que hay dos redes conectadas a la interfaz Serial0/0/1. ¿Cuáles son? 10.10.1.6/32, 10.10.1.4/30

h. Repita los pasos 2e a 2g con el R3 y escriba las respuestas aquí.
10.10.1.10, 10.10.1.8/30, 10.10.1.10/32

Observe cómo cambia la interfaz serial para el R3.

i. Ejecute más pruebas si eso permite visualizar el problema. El modo de simulación está disponible.

Paso 3: Proponga una solución para resolver el problema.

a. Compare sus respuestas del paso 2 con la documentación que tiene disponible para la red. ¿Cuál es el error?

La interfaz Serial 0/0/0 del R2 está configurada con una dirección IP incorrecta.

b. ¿Qué solución propondría para corregir el problema?
Configurar la dirección IP correcta en la interfaz Serial 0/0/0 del R2 (10.10.1.5).

REFLEXIÓN:

En esta actividad era corregir errores que tenia dicha red en el protocolo IPV4 Y IPV6 a su vez las interfaces están mal configuradas pues esto es de gran ayuda para tener la capacidad de corregir alguna falla en la red de una empresa.

14.- VERIFYING IPV6 AND IPV4

LUNES 23

Packet Tracer - Verifying IPv4 and IPv6 Addressing

Objectives

Part 1: Complete the Addressing Table Documentation

Part 2: Test Connectivity Using Ping

Part 3: Discover the Path by Tracing the Route

Part 1:     Discover the Path by Tracing the Route

Step 1:     Use tracert to discover the IPv4 path.

a.     From PC1, trace the route to PC2.

PC> tracert 10.10.1.20

What addresses were encountered along the path?

10.10.1.97, 10.10.1.5, 10.10.1.10, 10.10.1.20

With which interfaces are the four addresses associated?

G0/0 of R1, S0/0/0 on R2, S0/0/01 on R3, NIC of PC2

b.    From PC2, trace the route to PC1.

What addresses were encountered along the path?

10.10.1.17, 10.10.1.9, 10.10.1.6, 10.10.1.100

With which interfaces are the four addresses associated?

G0/0 of R3, S0/0/1 of R2, S0/0/1 of R1, NIC of PC1

Step 2:     Use tracert to discover the IPv6 path.

a.     From PC1, trace the route to the IPv6 address for PC2.

PC> tracert 2001:DB8:1:4::A

What addresses were encountered along the path?

2001:DB8:1:1::1, 2001:DB8:1:2::1, 2001:DB8:1:3::2, 2001:DB8:1:4::A

With which interfaces are the four addresses associated?

g0/0 of R1, S0/0/0 of r2, S0/0/1 of R3, NIC of PC2

b.    From PC2, trace the route to the IPv6 address for PC1.

What addresses were encountered along the path?

2001:DB8:1:4::1, 2001:DB8:1:3::1, 2001:DB8:1:2::2, 2001:DB8:1:1::A

With which interfaces are the four addresses associated?

Ga0/0 of R3, S0/0/1 of R2, S0/0/1 of R1, NIC of PC1

REFLEXIÓN:

En esta actividad era la configuración de IPv4 e IPv6 para dispositivos finales , pruebas de conectividad para IPV4 e IPV6 utilizando ping, y trazar la ruta de extremo a extremo para IPV4 e IPV6.

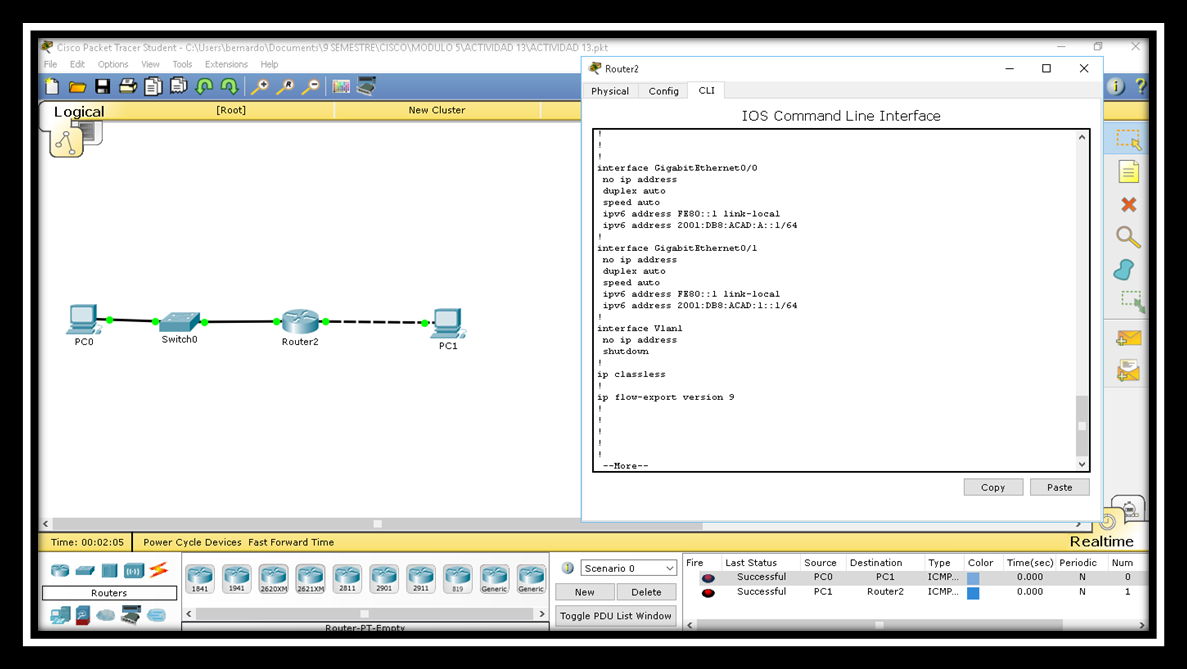

13.- CONFIGURING IPV6 ADDRESSESS ON NETWORK DEVICE

VIERNES 20

PRUEBAS

1. ¿Por qué se puede la asignar misma dirección link-local, FE80::1, a las dos interfaces Ethernet en el R1?
Porque los paquete link-local nunca salen de la red local, por ello se puede usar la misma dirección link-local en una interfaz asociada a una red local diferente.

2. ¿Cuál es la ID de subred de la dirección IPv6 unicast 2001:db8:acad::aaaa:1234/64?
0 ó 0000. El cuarto hexteto es la ID de subred de una dirección IPv6 con un prefijo /64.

REFLEXIÓN:

En esta actividad era configurar una red mediante las características dadas y la creación de un VLAN también era ver porque los paquete link-local nunca salen de la red local, por ello se puede usar la misma dirección link-local en una interfaz asociada a una red local diferente.

12.- IDENTIFYING IPV6 ADDRESSES

JUEVES 19

Objetivos

Parte 1: Identificar los diferentes tipos de direcciones IPv6
• Revisar los distintos tipos de direcciones IPv6.
• Identificar la dirección IPv6 con el tipo correcto.
Parte 2: Examinar una interfaz y una dirección de red de host IPv6
• Revisar la configuración de la dirección de red IPv6 de la PC.
Parte 3: Practicar la abreviatura de direcciones IPv6

 *Estudiar y revisar las reglas para la abreviatura de direcciones IPv6.
• Practicar la compresión y descompresión de direcciones IPv6.
Parte 4: Identificar la jerarquía del prefijo de red de dirección IPv6 unicast global
• Estudiar y revisar la jerarquía del prefijo de red IPv6.
• Practicar la obtención de información del prefijo de red desde una dirección IPv6.

Información básica/Situación

Debido al agotamiento del espacio de direcciones de red del protocolo de Internet versión 4 (IPv4) y a la adopción de IPv6 y la transición a este nuevo protocolo, los profesionales de redes deben entender cómo funcionan las redes IPv4 e IPv6. Muchos dispositivos y aplicaciones ya admiten el protocolo IPv6. Esto incluye la compatibilidad extendida del Sistema operativo Internetwork (IOS) de los dispositivos Cisco y la compatibilidad de sistemas operativos de estaciones de trabajo y servidores, como Windows y Linux.

Esta práctica de laboratorio se centra en las direcciones IPv6 y los componentes de la dirección. En la parte 1, identificará los tipos de direcciones IPv6 y, en la parte 2, verá las configuraciones de IPv6 en una PC. En la parte 3, practicará la abreviatura de direcciones IPv6 y, en la parte 4, identificará las partes del prefijo de red IPv6 haciendo foco en las direcciones unicast globales.

Paso 2: Practicar la compresión y descompresión de direcciones IPv6.

Aplique las reglas para la abreviatura de direcciones IPv6 y comprima o descomprima las siguientes direcciones:

1) 2002:0EC0:0200:0001:0000:04EB:44CE:08A2

2002:EC0:200:1::4EB:44CE:8A2

2) FE80:0000:0000:0001:0000:60BB:008E:7402

FE80::1:0:60BB:8E:7402

3) FE80::7042:B3D7:3DEC:84B8

FE80:0000:0000:0000:7042:B3D7:84B8

4) FF00::

FF00:0000:0000:0000:0000:0000:0000:0000

5) 2001:0030:0001:ACAD:0000:330E:10C2:32BF

2001:30:1:ACAD::330E:10C2:32BF

 Practicar la obtención de información del prefijo de red desde una dirección IPv6.

Dada la siguiente dirección, responda las siguientes preguntas:2000:1111:aaaa:0:50a5:8a35:a5bb:66e1/64

a. ¿Cuál es la ID de interfaz? 50a5:8a35:a5bb:66e1
b. ¿Cuál es el número de subred? 0
c. ¿Cuál es el número de sitio? aaaa
d. ¿Cuál es el número de ISP? 11
e. ¿Cuál es el número de ISP en sistema binario? 0001 0001
f. ¿Cuál es el número de registro? 011
g. ¿Cuál es el número de registro en sistema binario? 0000 0001 0001
h. ¿Cuál es el número global de IANA? 2
i. ¿Cuál es el prefijo de enrutamiento global? 2000:1111:

Opciones de respuesta

a. Dirección de loopback

b. Dirección unicast global

c. Dirección link-local

d. Dirección local única

e. Dirección multicast

Dirección IPv6	Respuesta
2001:0DB8:1:ACAD::FE55:6789:B210	1. B
::1	2. A
FC00:22:A:2::CD4:23E4:76FA	3. D
2033:DB8:1:1:22:A33D:259A:21FE	4. B
FE80::3201:CC01:65B1	5. C
FF00::	6. E
FF00::DB7:4322:A231:67C	7. E
FF02::2	8. E

REFLEXIÓN:

En esta actividad era realizar unas preguntar y ver lo de la configuración del IPV6 y notamos que. El soporte que se debe dar a IPv4 no requiere tanta seguridad como para IPv6 así que no habría tanto problema de direccionamiento, además cada día las redes avanzan y se utilizará IPv6 en un futuro no muy lejano.
